Die Grundfunktionalitäten und Spezifikationen der Eingänge und Ausgänge sind wie folgt:

• Ein Oszilloskop mit eingebautem Funktionsgenerator

•   -A/D-Wandler mit 12Bit Auflösung
•   -Simultanes Sampling auf beiden Kanälen
•   -32kByte Funktionsgenerator-Zwischenspeicher
•   -20MS/s Sample-Rate repetitiv, 1MS/s normal (kann jedoch abweichen aufgrund der Schnittstellen- und Softwareabhängigkeit)
•   -Maximale Eingangsspannung 50VDC (35VAC effektiv)
•   -AC/DC-Kopplung
•   -Trigger-Arten: Flanke, min./max. Impulsbreite und Delay-Trigger
•   -Analoge Bandbreite 250kHz
•   -Eingebauter 10Bit Funktionsgenerator mit ±3,5V Ausgang und 1k Zwischenspeicher
•   -Stromversorgung über USB (250mA)
• 8 analoge Eingangskanäle zur Spannungsmessung (absolut) bzw. 4 differentielle Kanäle zur Spannungsmessung (mittels NI USB DAQ 6009)

•   --14Bit Auflösung
•   -±10V Eingangsspannung
•   -Maximale Abtastrate 48kS/sec. (kann jedoch abweichen aufgrund der Schnittstellen- und Softwareabhängigkeit)
•   -Eingangsspannungsbereich ±10V
•   -Schutz aller Kanäle gegen Überspannung mit Anzeige durch Warn-LEDs
•   -Systemrauschen 10mVRMS
• 2 Relais zur Umschaltung von Stromwegen

•   -max. Schaltspannung 24VDC
•   -max. Schaltstrom 10A
•   -Ansprechzeit (exkl. Prellzeit bei UN/20°C) 10ms
•   -Abfallzeit (exkl. Prellzeit) 5ms
• Festspannungsquellen

•   -+10V, Strombegrenzung bei ca. +1A (gesicherter Arbeitsbereich bis 500mA)
•   -–10V, Strombegrenzung bei ca. -1A (gesicherter Arbeitsbereich bis 500mA)
•   -+5V, Strombegrenzung bei ca. +1A (gesicherter Arbeitsbereich bis 500mA)
• 2 Spannungsquellen, fein einstellbar zwischen ±12V

•   -Strombegrenzung bei ca. ±1A (gesicherter Arbeitsbereich bis 500mA)
•   -Schrittweite 50mV
•   -Ausgangsrauschen ca. 50mVPP
•   -Maximale Updaterate 150Hz (kann jedoch abweichen aufgrund der Schnittstellen- und Softwareabhängigkeit)
• 2 Stromquellen, fein einstellbar zwischen (0,01-1)A und (5-100)µA

•   -Spannungsbegrenzung bei ca. 7V
•   -Ausgangsrauschen ca. 50mVPP
•   -Schrittweite 5mA Stromquelle (0,01-1)A bei komplexem Widerstand (bei nicht komplexem Widerstand R>25 Ohm, Maximalstrom durch Spannungsbegrenzung begrenzt)
•   -Schrittweite 5µA Stromquelle (5-100)µA
•   -Maximale Updaterate 150Hz (kann jedoch abweichen aufgrund der Schnittstellen- und Softwareabhängigkeit)
• 12 digitale Ein-/Ausgänge mit Überspannungsschutz

•   -12Bit Auflösung
•   -Abtastrate Schnittstellen- und Softwareabhängig
•   -Eingangsspannungsbereich (low-Pegel (-0.3 bis 0.8)V, high-Pegel (2.0 bis 5.0)V )
•   -Ausgangsspannungsbereich (low-Pegel <0.8V, high-Pegel >4.8V)
•   -Schutz aller Kanäle gegen Überspannung mit Anzeige durch Warn-LEDs
•   -LED Anzeige pro digitalen Kanal, welche den High oder Low Zustand anzeigt
• zwei 25-polige Sub-D-Buchsen als Experimentstecker, auf denen alle Funktionen liegen

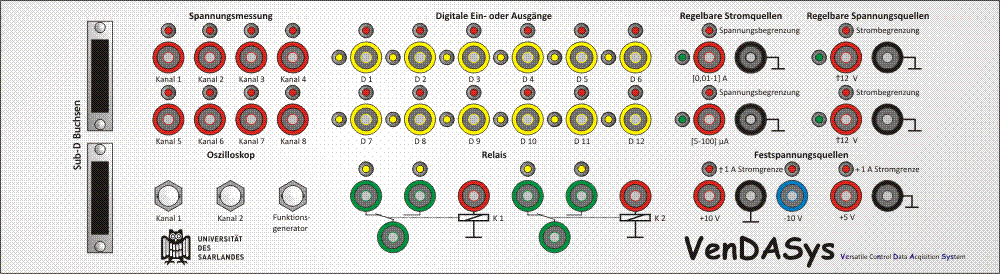

• Übersichtliche Gestaltung der Frontplatte

• Anbindung an PC mittels einer USB-Schnittstelle


(alle Angaben basieren auf den Herstellerdaten bzw. den Grenzangaben der Bauelemente, d.h. dass die Spezifikation Maximalangaben darstellen, die Angaben können ggf. abweichen)
